射頻電容液位變送器

發布時間:2023-09-26     瀏覽次數:
射頻電容物位計
射頻電容液位變送器概述:
     用ZH-A32射頻電容液位變送器可以解決大多數高溫,高壓,腐蝕性液位的測量。借鑒國外射頻電容技術和芯片及聚四氟乙烯做絕緣材料。射頻電容液位變送器與雙法蘭液位計,浮筒式液位計,同位素式液位計相比,它是一種簡單,耐用,方便的儀表。
射頻電容液位變送器特點:
結構簡單,安裝容易。
耐腐蝕性強,用聚四氟乙烯做探桿。
耐高溫,最高溫度為200℃。
耐高壓,最高壓為32MPa。
射頻電容液位變送器原理:

射頻電容液位變送器測量原理為探級與導電液體構成一電容器,其中探級線的金屬內芯為電容的一極,導電液體為電容的另一極,中間為高穩定性的聚四氟乙烯,即探級線的絕緣外層作為兩極之間的介質,隨著液位的變化,液體包圍探級線的面積隨之改變,使構成電容器兩極的相對面積改變,導致電容的變化,根據同心筒狀電容的公式可寫出液位高度與電容的關系:
用途:
       如果將探桿和容器壁視做兩塊相互平行的電極板,被測液體視做它們之間的介質,那么一個簡單的電容形成了。當液位上升時,電容量就會(huì )增加,射頻電路將這一變化轉換為模擬信號輸出。 酸類,堿類,氯化物,有機溶劑,液態CO2,氨水,PVC粉料,灰料,油水界面,中藥等液體位測量。
技術性能
量程: 0-125~3000mm(桿式);纜式0~20m
精度: 0.5%
供電: 24VDC
輸出: 4-20mA
電子部分工作溫度: -40-85℃
防護等級: IP65
防爆等級: EXdIICT6
請注明實際壓力:

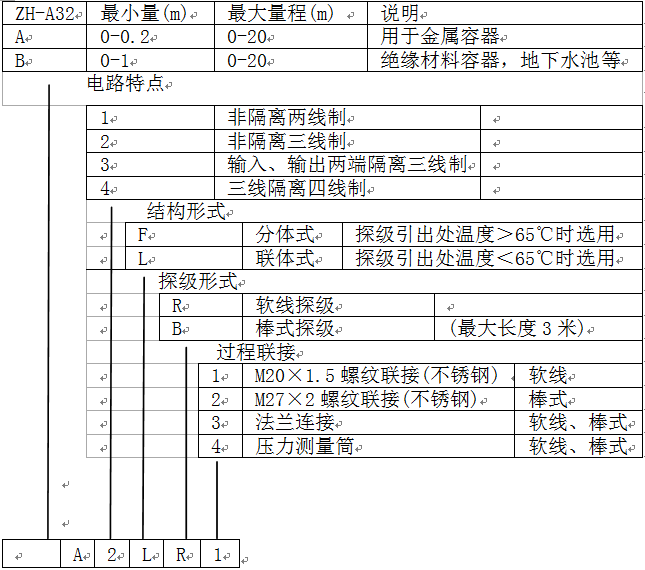

選型指南:

注意:訂貨時廠家將對選型提出具體意見
           訂貨時需注明以下參數:1、量程;2、安裝高度;3被測介質;4、介質溫度;5、容器壓力
