電容式壓力變送器

發布時間:2024-06-12     瀏覽次數:
電容式壓力變送器圖

ZH1151/3851/3351GP電容式壓力變送器借鑒國外產品結構,采用集成電路和表面安裝工藝,關鍵原材料、元器件采用進口,整機經過嚴格組裝和測試后精度高,性能好,性?xún)r(jià)比高。ZH1151/3851/3351GP型智能電容式壓力變送器可與帶HART協議的手操器相互通訊更改參數設置,通過它與顯示、計算、調節或者控制系統進行設定、監控或與上位機組成現場監控系統。電容式壓力變送器主要用于測量液體、氣體或蒸汽的壓力,將壓力轉變成標準線性的420mA DC電流信號輸出。應用于石油化工,熱電,冶金,環保水處理、輕工以及科研院所等單位。
     ZH1151/3851/3351GP型現場調整式智能電容式壓力變送器可脫離手操器,而通過按鍵方式實現現場調零、設置、組態等操作,使用十分方便。
電容式壓力變送器產品特點:
1、零基準校驗范圍,參考條件下,硅油充液,316 L不銹鋼隔離膜片。
2、測量精度:±0.075%(選擇單晶硅壓力變送器);±0.1%;±0.25%;±0.5
3
、輸出信號:通常二線制4~20mA DC輸出(0~10mA 0/1~5V等輸出需訂制)
4、供電電源:12~45V DC(正常DC24V DC)
5、采用固件δ室元件,接插式電路板,抗振性強
6、量程、零點大范圍連續可調
7、安裝方便,使用場合廣泛,戶外、隔爆、高溫和強腐蝕性環境均可使用
8、智能電容式壓力變送器可以不用通過HART手操器對其量程進行設定
9、單項過載保護性好
10、隔爆等級:ExdiiBT4~6    ExdiiCT4~6 粉塵防爆:ExtDA21 T80℃ 證書編號:CNEx21.1023X
電容式壓力變送器選型方式:

ZH1151/3851/3351GP 電容式壓力變送器
  代碼 量程范圍KPa
2 0-0.125~1.5
3 0-1.3~7.5
4 0-6.2~37.4
5 0-31.1~186.8
6 0-117~690
7 0-345~2068
8 0-1170~6890
9 0-3450~20680
0 0-6890~41370
  代碼 輸出信號
E 4~20mA輸出(模擬)
S 4~20mA輸出+智能型帶HART協議
  代碼 結構材料
法蘭和接頭 排氣/排液閥 隔離膜片 灌充液體
22 316不銹鋼 316不銹鋼 316不銹鋼 硅油
23 316不銹鋼 316不銹鋼 哈氏合金C
24 316不銹鋼 316不銹鋼 蒙乃爾
25 316不銹鋼 316不銹鋼
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
44 蒙乃爾 蒙乃爾 蒙乃爾
  代碼 選項
M1 0-100%線性指示表
M2 LED顯示表
M3 LCD顯示表
B1 管裝彎支架
B2 板裝彎支架
B3 管裝平支架
D1 側面泄放閥在壓力室上部
D2 側面泄放閥在壓力室下部
不注 1/2NPT錐管螺紋接頭
C2 丁字形螺紋接頭M20×1.5,帶后部焊接Ф14引壓管的球錐連接頭
d 隔爆型ExdⅡCT6  粉塵防爆:ExtDA21 T80℃
i 本安型iaⅡCT6

電容式壓力變送器操作說明:
(1): 在主界面按M鍵可進入設置界面,繼續按M可進入設置界面下一級設置菜單,最后一級子菜單下繼續按M,可回到主界面,設置界面依次為:  ZERO<零點無源遷移>——SPAN<量程無源遷移>——UNIT<量程單位設置>——dOT<設置小數點位數>——CUR<設置電流輸出方式>——DISP<設置顯示模式>——DAMP<設置阻尼時間>——FIX<電流固定輸出>
ZERO<零點無源遷移>,按M鍵,LCD屏第二行提示“ZERO”,即進入本界面,按Z鍵選擇要修改的數字或小數點,按S鍵調整數值或小數點。
SPAN<量程無源遷移>,繼續按M鍵,LCD屏第二行提示“SPAN”,進入本界面,按Z鍵選擇要修改的數字或小數點,按S鍵調整數值或小數點。
UNIT<量程單位設置>,繼續按M鍵,LCD屏第二行提示“UNIT”,即進入本界面,按S鍵選擇要修改的單位,修改完單位,變送器會(huì )自動換算相關上下限。
Dot<設置小數點位數>,繼續按M鍵,LCD屏第二行提示“dOT”,即進入本界面,按S鍵選擇要顯示幾位小數,可設置0、1、2、3
CUR<設置電流輸出方式>,繼續按M鍵,LCD屏第二行提示“CUR”,即進入本界面,按S鍵選擇電流是“開方”,還是“線性”,開方提示“SQRT”,線性提示“LIN”
DISP<設置顯示模式>,繼續按M鍵,LCD屏第二行提示“DISP”,即進入本界面,按S鍵選擇要設置的顯示模式,依次在壓力,電流,百分比之間切換,提示符號分別為壓力符號,“mA”“%”,如按電流模式輸出,且為開方方式,則將在“mA”符號之前,顯示根號做提示。
(2): PV值清零:同時按<Z>和<S>鍵5秒鐘以上,便可開鎖<屏顯OPEN>,將變送器置于大氣壓下,按鍵開鎖后,再同時按下<Z>和<S>鍵2秒鐘以上,便可將當前PV值設置為0屏顯PV=0,注意,如果PV值與0值偏差超50%FS以上,PV值清零無效,屏顯PVER。
(3): 數據恢復:先按Z鍵(一直按住不松),斷開電源,再接通電源,繼續按住Z鍵5秒鐘以上,屏顯OK,已將數據恢復到出廠狀態,松開即可。屏顯FAIL,說明未進行數據備份,無法將變送器恢復出廠狀態。

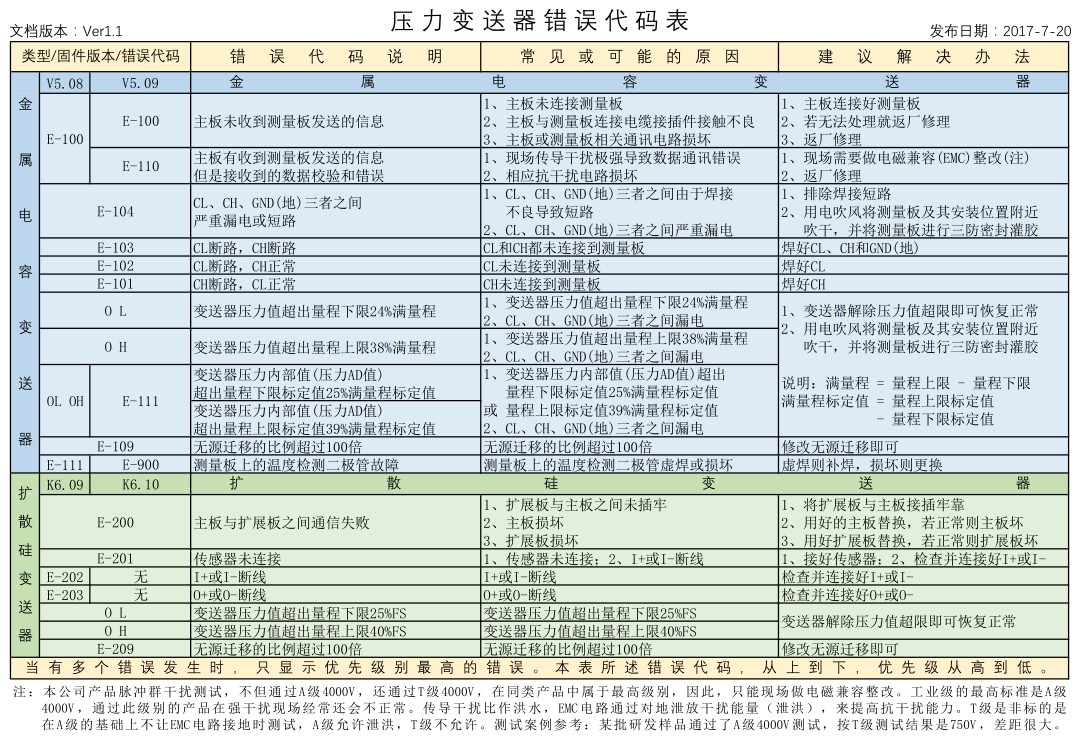

電容式壓力變送器操作錯誤代碼參考說明:
注:如果現場不能解決的請電聯我公司
注:本公司所有規格型號的壓力變送器產品都可以訂制,歡迎來電洽談!
