壓力差壓變送器的應用及選型

[摘要]本文主要介紹了壓力/差壓變送器的應用及選型，還介紹了壓力表的選型。.
1概述
　　目前，智能變送器已相當普及，應用也最廣泛、最普遍，它的特點是精度高、可調范圍大，而且調整非常方便、穩定性好。在諸類儀表中，變送器大體分為壓力變送器和差壓變送器。變送器常用來測量壓力、差壓、真空、液位、流量和密度等。變送器有兩線制和四線制之分，兩線制變送器尤其多;有智能和非智能之分，智能變送器漸多;有氣動和電動之分，電動變送器居多;另外，按應用場合有本安型和隔爆型之分;按照應用工況變送器的主要種類如下幾種低(微)壓/低差壓變送器;中壓/中差壓變送器;高壓/高差壓變送器;絕壓/真空/負壓差壓變送器;高溫/壓力、差壓變送器;耐腐蝕/壓力差壓變送器;易結晶/壓力、差壓變送器。
2壓力1差壓變送器的簡介

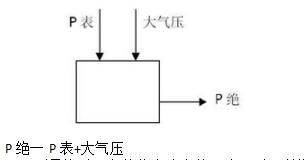

　　物理學角度看，任何一個物體受到的壓力都應包括大氣壓力和被測介質的壓力(一般稱為表壓)兩部分所組成。作用在被測物體上這兩部分壓力總和稱為絕對壓力。

　　測量絕對壓力的儀表稱為絕壓表。對于普通的工業壓力表測量的都是表壓值，也就是絕對壓力與大氣壓的壓差值。當絕對壓力大于大氣壓值時測得的表壓值為正值，稱為正表壓;當.絕對壓力小于大氣壓值時測得的表壓值為負值，稱為負表壓，即真空度。測量真空度的儀表稱為真空表。
　　差壓變送器除了測量?jì)蓚€(gè)被測量壓力的差壓值外，它還可以配合其他各種節流儀表來測量流量，可以直接測量受壓容器的液位和常壓容器的液位以及壓力和負壓。
　　壓力和差壓變送器的制作可以從結構上來分為普通型和隔離型。普通型壓力和差壓變送器的測量膜盒為個，它可以直接感受到被測介質的壓.力和差壓;而隔離型壓力和差壓變送器的測量膜盒按受到的是--種穩定液(一般為硅袖)的壓力，而這種穩定液是被密封在兩個膜片中間，接受被測壓力的膜片為外膜片。原普通型膜盒的膜片為內膜片，當外膜片上接受壓力信號時通過硅油的傳遞原封不動的將外膜片的壓力傳遞到了普迪胰盒上，測出了外膜片所感受到的壓力。
　　隔離型壓力和差壓變送器主要是針對特殊的被測量介質使用的，如被測介質高開設備后會(huì )產生結晶，而使用普通型壓力和差壓變送器需要取出介質，將會(huì )使導壓管和膜盒室堵塞導致設備不能正常工作，所以必須選用隔離型壓力和差壓變送器。隔離型壓力和差壓變送器通常制作成法蘭式安裝，即在被測設備.上開口加法蘭使變送器安裝后它的感應膜片是設備壁的一部分，這樣它就不必要取出被測介質，因而也就不會(huì )造成結晶堵塞。當被測介質結晶溫度要求較高時，則選用插入式法蘭變送器，即可選用將膜片凸出式的結構，這樣可將傳感胰片插入到設備內部，從而使感應到的被測介質的溫度不會(huì )降低，這樣才能使測量有保障。
　　隔離型壓力和差壓變送器有遠傳型和一體型兩種。遠傳型即在外膜盒與測量漠盒之間用加強毛細管連接，一般毛細管長度為3-5米，這樣外膜盒安裝在設備上，內膜盒及壓力和差壓變送器可以安裝在便于維護的支架上;一體型形式是將外膜盒與壓力和差壓變送器制作成--個整體直按由法蘭安裝在設備上。對于隔離型壓力和差壓變送器它還可以作成螺紋連接型，即外膜盒或外彈性元件可以安裝在螺紋的前面，只安在被測設備上焊按上內螺紋凸臺，便可將壓力和差壓變送.器直接擰到設備.上,安裝起來非常方使。隔高型壓力/差壓變送器的制作工藝復雜，對材質的要求較高，所以它的價格通常是普通型壓力和差壓變送器的3倍。
　　壓力變送器和差壓變送器單從名詞上來解釋就是測量的是壓力和兩個壓力的差，但是它們聞接測量的參數是有很多的。如壓力變送器，除了測量壓力之外，它還可以測量容器設備內部的液位。在常壓容器測量液位時，需用一臺壓力變送器即可。當測量受壓容器液位時，則要用到兩臺壓力變送器，即一臺測量下限值，一臺測量上限值，將這兩臺壓力變送器的輸出信號進行減法運算，即可測量出液位，一般選用整壓變送器。在容器設備內液位與壓力值不變的情況下它還可以用來測量介質的密度。壓力變送器的測量范圍可以做到很寬，一般情況下從絕壓0開始可以做到10AB。
3壓力/差壓變送器的選型原則以及方法
　　壓力和整壓變送器的選型通常要概據安裝條件。環境條件。僅表性能。經濟性和應用介質等多方面綜合考慮。實際應用中可分為直接測量和間接測量;其用途有過程測量、過程控制和裝置聯鎖。常見的壓力和差壓變送器有普通壓力變送器、差壓變送器、單法蘭變送器。雙法蘭變送器。插入式法蘭變送器等。
在壓力/差壓變送器的選用上要充分注意參考以下幾點:
(1)以被測介質的性質指標為基準，以節約資金。便于安裝和維護為參考。如被測介質為高黏度賜結晶強腐蝕的場臺，則必須選用隔離型變送器。
(2)在選型時還應要考慮到被測物料的介質對膜盒金屬的腐蝕影響，一定要選好的膜盒材質，否則使用后很短時間就會(huì )將外膜片腐蝕損壞，法蘭也會(huì )被腐蝕損壞造成設備和人身事故，所以壓力和差壓變送器的膜盒材質的選擇尤其重要。變送器的膜盒材質有普通不銹鋼、304不銹鋼。316L.不銹鋼、包膜盒材質等。
(3)在選型時也要考慮到被測介質的溫度，如果物料介質的遇度高達200C-400℃,則要選用高溫型壓力和差壓變送器，否則變送器中的硅油會(huì )產生汽化膨脹，使測量不準確。
4)在選型時還要考慮到設備工作壓力等級，壓力和差壓變送器的壓力等級必須與應用場合相符合。從經濟角度上來講，外膜盒及插入部分材質比較合適，但連按法蘭可以選用碳鋼、鍍鉻，這樣會(huì )節約很多資金。隔高型壓力變送器選用最好是選用螺紋連接形式的，這樣既節約資金安裝又方便。
(5)對于普通壓力和整壓變送器選型，也要考慮被測介質的隔蝕性問題,但使用的介質溫度可以不考慮，因為普通型壓變是引壓到表內，長期工作溫度為常退，但普通型使用的維護量要比隔離型的大。首先是保溫問題，在北方的冬審溫度達到零下，會(huì )使得導壓管結冰，導致變送器無法工作甚至損壞，這就需要增加伴熱和保溫等措施。
(6)從經濟角度上來講，選用變送器時，只要不是易結晶介質都可以采用普通型變送器，而且對于低壓易結晶介質也可以加吹掃介質來閆按測量(只要工藝允許用吹掃液或氣)，應用普通型變送器就是要求維護人員多進行定時檢查，包括各種導壓管是否泄漏、吹掃介質是否正常、保溫是否良好等等。只要維護得好，大量使用普通型變送器-次性投資會(huì )曹約很多。
(6)從選用壓力和整壓變送器測量范團上來說，一般變送罌都具有一定的量程可調范圍，最好將使用的量程范圍設定為變送器滿量程的1/43/4段，這樣精度會(huì )有所保證，對于微差壓變送器來說這將更為重要。實踐中有些應用場臺(如液位測量)需要對變送器的測量范圍遷移，根據現場安裝位置計算出測量范圍和遷移量，遷移有正遷移和負遷移之分。
(8)按照設計規范，在工程設計選型中，究竟采用氣動變送器還是電動變送器，固根據其各白具有的特長，應該根據設備裝置的具體條件:如集中操作程度;是否與DsS計算機相操作配合;響應速度:經濟性;可靠性及使用維護方面:安全性(如防煤。停電、氣源故障等);環境條件及傳輸距離等等。來進行綜臺考慮和分析。一般來說，下列條件以速用氣動變送器為宜:白交送器至星示調節儀表間的距離較短，通常以不超過150m較為合適;工藝物料是易燃易爆介質及和對濕度很大的場合;要求僅表投資少;-般中小型企業要求易維修，經濟可靠:在以電動僅表為主的大型裝置里，有些現場就地調節回路不要求引入中央控制室集中操作。面對于變送器至顯示調節單元間的距離超過150m以上的;大型企業要求高度集中管理的中央控制的;設置有IS計算機進行控制及管理為對象的:要求響應速度快的:信息處理及運算復雜的場臺的，則應以選擇電動變送器為宜。實際工作中，在現代化生產裝置中都是發揮它們各自的特點進行混合選用的。
因此在壓力/整壓變送器的選型上就應當注意以下問題:
(1)測量范圍。需要的精度及測量的功能上:為了保證壓力測量精度，最小壓力測量值應高于壓力表測量量程的1/3;對需遠距離測量或測量精度要求較高的場合，應選擇壓力傳感器或壓力和差壓變送器;在測量精度要求不高時，可選擇電阻成電感式、霍爾效應式遠傳壓力表;氣動基地式壓力指示調節器道宜作就地壓力指示調節。
(2)測量?jì)x表面對的環境:如石油化工的工業環境，有可燃(有毒)和爆炸危險氣氛的存在，有較高的環境溫度等;壓力變送器、壓力開關應根據安裝場所防爆要求合理選擇。
(3)被測介質的物理化學性質和狀態:如強酸、強堿、粘稠、易凝固結晶和氣化等工況;
(4)操作條件的變化:如介質溫度、壓力、濃度的變化。有時還要考慮到從開車到參數達到正常生產時，氣相和液相濃度和密度的變化;
(5)被測對象容器的結構、形狀、尺寸、容器內的設備附件及各種進出口料管口都要考慮:如塔、溶液槽、反應器、鍋爐汽包、立罐、球罐等;
(6)工程儀表選型要有統一的考慮:要求盡可能地減少品種規格，減少備品備件，以利管理;
(7)實際的工藝情況:應當考慮被測對象是屬于哪一類設備。如槽、罐類，槽的容積較小，測量范圍不會(huì )太大，罐的容積較大，測量范圍可能較大;
(8)還要看介質的物化性質及潔凈程度，首選常規的差壓式變送器及浮筒式液位變送器，還要對接觸介質部分的材質進行選擇;而對于有些懸浮物、泡沫等介質可用單法蘭式差壓變送器。有些易析出、易結晶的用插入式雙法蘭式差壓變送器;
(9)對于某些高黏度介質的液位及高壓設備的液位，由于設備無法開孔，可選用放射液位計來測量;
(10)其他要求，如環保及衛生等要求，工藝專利商的具體要求。當然除了測量方法上和技術，上問題外，還.有儀表投資問題。
4結束語
　　隨著智能壓力/差壓變送器技術.的不斷發展，其也越來越多地被廣泛普及應用。因此綜上所述，壓力表以及壓力/壓差變送器的選型，從技術上要可行，經濟上要合理，管理上要方便。
