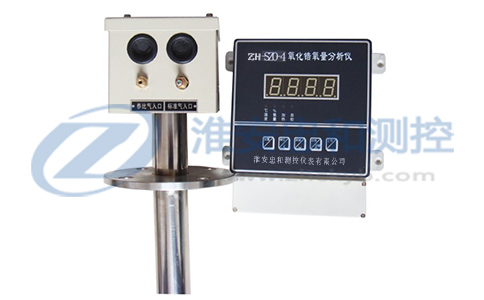

氧化鋯氧量分析儀

一、氧化鋯氧量分析儀用途
       ZH-SZO系列氧化鋯氧量分析儀可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能目的，減少環境污染。
       ZH-SZO系列氧化鋯氧量分析儀有氧化鋯頭（一次儀表）和氧量變送器（二次儀表）兩部分組成；ZH-SZO型氧化鋯探頭外殼采用不銹鋼材質制成，耐高溫、耐腐蝕的場合選用耐溫耐腐的材料制成。在測量過程中不必外加氣，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。而探頭鋯管能方便地拆卸更換；氧量變送器結構簡單，安裝尺寸規范，線路設計合理，工藝質量先進，儀表性能穩定可靠，調試方便。氧化鋯氧量分析儀由于其優越的性能價格比，在國內得到廣泛應用。
二．氧化鋯氧量分析儀技術指標
1．基本誤差：<±3%F.S  儀表精度1級
2．量程：0~25％O2
3．本底修正：-20mV～-20mV
4．被測煙氣溫度：ZO-4型測量低于700℃（低溫型）;ZO-5型測量800℃~1200℃（高溫型）
5．輸出信號：0~10mADC  4~20mADC任意設置
6．負載能力：0~1.2KΩ(0~10mA時)或0~600Ω（4~20mA時）
7．環境能力：0~50℃，相對濕度＜90%
8．電源/；220V+10%，50Hz。
9．功耗：變送器約8W，加熱爐平均為50W。
10．響應時間/；90%約3秒。
11．氧化鋯探頭加熱爐升溫時間：約20分鐘。
12．氧化鋯鋯頭長度：L=400 600 800 1000 1200mm 特殊材質可定做
13．氧化鋯鋯頭材質：不銹鋼304 316L
14．隔爆型氧化鋯氧量分析儀隔爆等級：ExdiiBT4
三、氧化鋯氧量分析儀型號規格
1、 氧化鋯探頭的外形尺寸圖

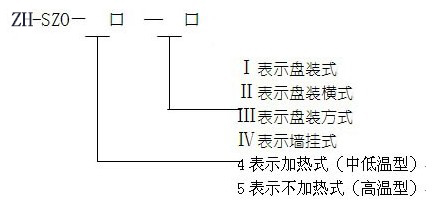

2、 氧量變送器的型號定義

四.氧化鋯氧量分析儀規格尺寸
1.氧量變送器尺寸

安裝形式	儀表尺寸	儀表開孔尺寸
盤裝橫式(Ⅰ)	160×80×250	152×76
盤裝豎式（Ⅱ）	80×160×250或160	76×152
盤裝方式（Ⅲ）	160×160×250或160	153×153
墻掛式（Ⅳ）	325×250×110	310×128

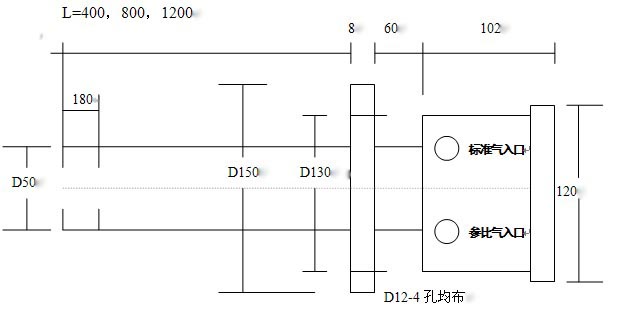

2、氧化鋯探頭的外形尺寸：（單位mm）

注：1、法蘭尺寸與標準可訂制
        2、氧化鋯探頭長度可訂制


五、氧化鋯氧量分析儀儀表接線示意圖

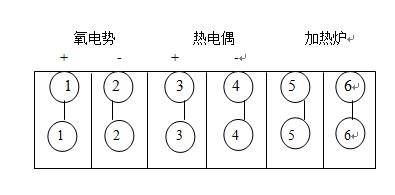

1、氧化鋯探頭的接線

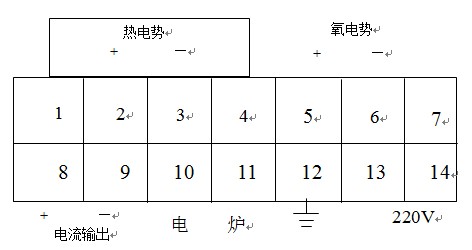

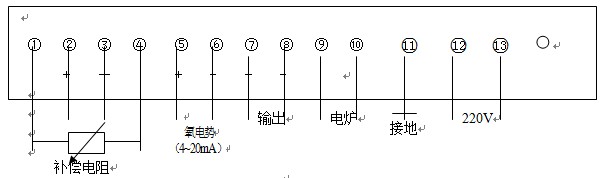

2、氧化鋯顯示器接線
A)盤裝接線圖

B)壁掛式接線圖

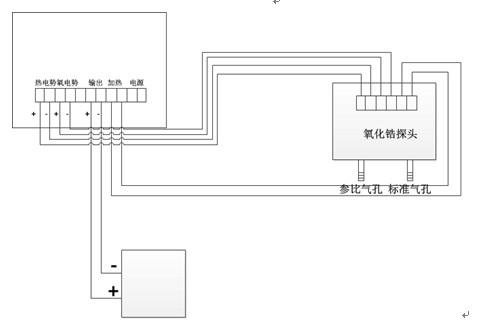

3、氧化鋯氧量分析儀系統接線圖

六．氧化鋯氧量分析儀使用注意事項
1. 本儀表的4~20mA輸出為模擬信號輸出，在與計算機連接時，必須先檢查一下計算機輸入的方式是模擬信號輸入還是二線制輸入，如為模擬信號輸入，即可以將儀表的輸出與計算機的輸入直接相接；如計算機為二線制輸入，則儀表的輸出與計算機的輸入之間必須加裝隔離器隔離，儀表才能正常使用，（計算機都有二線制輸入，即既為信號線又為電源線。）如果誤將模擬信號輸入錯當二線制輸入接入，儀表的輸出必將損壞，這一點務必注意。
2. 鍋爐停止運行的同時，務必請將氧量分析儀的電源也同時斷開，以確保氧化鋯探頭正常的工作壽命。
3. 硫化床爐在用水清洗煙道粉塵時，請不要將水灑到氧化鋯探頭上，氧化鋯鋯管遇水會(huì )爆裂損壞。
4、選擇氧化鋯氧量分析儀一定要說明是燃煤鍋爐還是燃氣鍋爐使用。
七．氧化鋯探頭氧量分析儀安裝注意事項
1. 氧探頭在安裝時必須慢慢的插到煙道里,避免鋯管突遇高溫而爆裂; 氧探頭接線盒上有兩個進氣口,必須朝下面, 一個進氣口為參比氣入口,為常開口,不能堵住; 另一個進氣口為標氣入口,為常閉口,試驗完畢必須堵住,才能確保測量精度.
2. 氧探頭在安裝時法蘭與法蘭之間必須用石棉墊墊好,不能有漏氣,以免影響測量精度; 氧探頭的底部裝有白色過濾器,時間久了積滿粉塵影響氣體穿透力,必須及時更換.
3. 氧探頭在使用8-10個月后,最好要重新進行一下標定,確定本底值。
4. 氧量分析儀的主要元件為集成電路，集成電路的工作溫度不能超過55℃，所以氧量分析儀的安裝位置應選在通風背陰,雨水淋不到,環境溫度不能超過50℃的地方．
八．氧化鋯氧量分析儀安裝點的選擇
1. 氧化鋯探頭應安裝在煙氣流動好,切忌安裝在爐內側.死角.渦流及縮口處,內側和死角點易使響應遲緩,渦流處氧量波動大,縮口處易灰堵和沖刷大;安裝點處應有操作平臺,便于安裝探頭和校準,安裝操作方便.
2. 電廠鍋爐和工業鍋爐應將氧探頭裝在過熱器與省煤器中間 ,安裝點煙溫在400℃左右.
3. 加熱爐體應將氧探頭裝在空氣預熱器前.
