一、智能測控儀適用范圍
     ZH-100型智能測控儀與各類傳感器、變送器配合使用，智能測控儀可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、調節、變送輸出、數據采集及通訊。
二、智能測控儀功能特點
萬能輸入功能
有自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
智能測控儀先進的模塊化結構，配合功能佳的儀表芯片，功能組合、智能顯示調節儀系統升級非常方便
三、智能測控儀主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.2S
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
變送輸出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率-300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
四、智能測控儀信號輸入類型
熱電偶： K、E、S、B、J、T、R、WRe3-25；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。
熱電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
線性電阻：0～400Ω
遠傳電阻：30～350Ω（電阻遠傳壓力表）。
直流電壓：0～20mV、0～100mV、0～5V、1～5V、0～5V開方、1～5V開方、-5～5V；
          -10V～10V、0～10V(訂貨時需指定，與其他信號不兼容)。
直流電流：0～10mA、4～20mA 、0～20mA、0～10mA開方、4～20mA開方。
輸入阻抗：電壓信號Ri≥500KΩ。
五、智能測控儀選型表

ZH-100   智能測控儀
外型尺寸 A/D   橫式160×80×80 mm
A   橫式160×80×125mm
A/S   豎式80×160×125mm
B   方式96×96×110 mm
C   橫式96×48×110 mm
C/S   豎式48×96×110 mm
D   方式72×72×110 mm
F   方式48×48×110 mm
T   特殊/自定表殼。
報警輸出 B□   B0無報警輸出；B1-B4，1-4點報警
變送輸出 X1   4-20mA輸出
X2   0-10mA輸出
X3   1-5V輸出
X4   0-5V輸出
通訊輸出 P   微型打印機
R   串行通訊RS232
S   串行通訊RS485
饋電輸出 　   無饋電輸出
V12   帶DC12V饋電輸出
V24   帶DC24V饋電輸出
供電電源   220VAC供電
W   DC24V供電
輸入信號 Sn   見"輸入信號類型表"

六、智能測控儀輸入信號類型表：

參數提示符

輸入信號內容

參數提示符

輸入信號內容

tc-k

K型

rtd

遠傳電阻0~400Ω

tc-s

S

bA1

BA1

tc-e

E

bA2

BA2

tc-b

B

0~50

0~50mV

tc-t

T

0~5V

0~5V

Tc-n

N

1~5V

1~5V

tc-j

J

0~20

0~20mA

P100

Pt100

0~10

0~10 mA

C100

Cu100

4~20

4~20 mA

Cu50

Cu50

型號舉例：ZH-100AB2X1RV24-4-20
ZH-100系列智能測控儀，4～20mA輸入，外表尺寸160×80×125mm，二限報警控制輸出，4～20mA變送輸出，帶RS232隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC。
七、智能測控儀的安裝

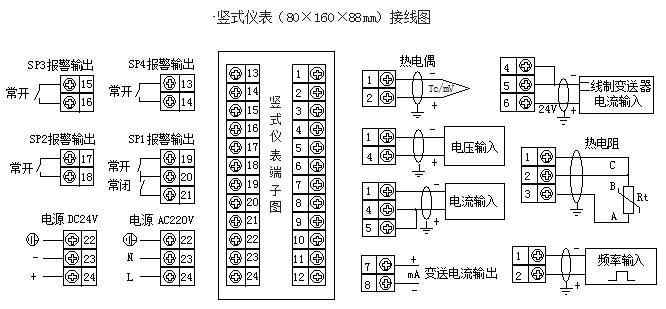

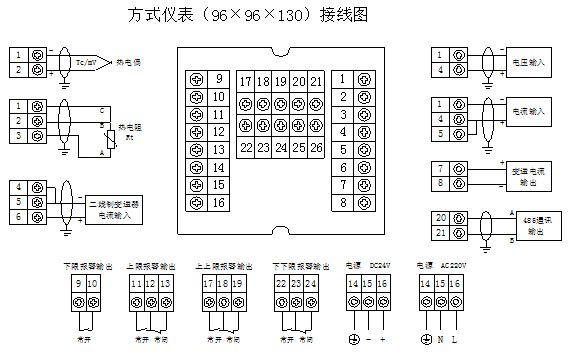

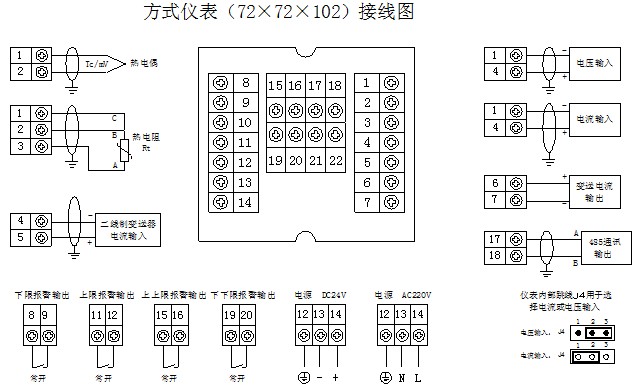

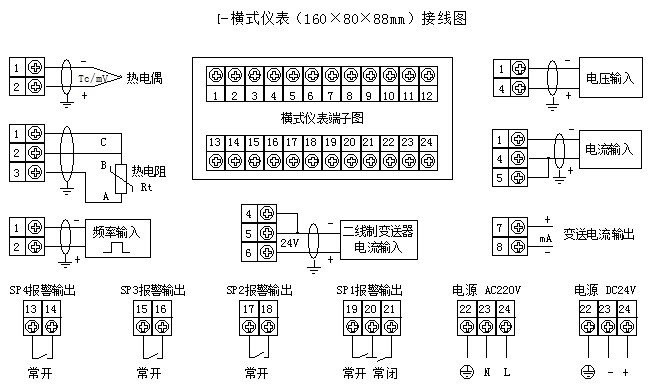

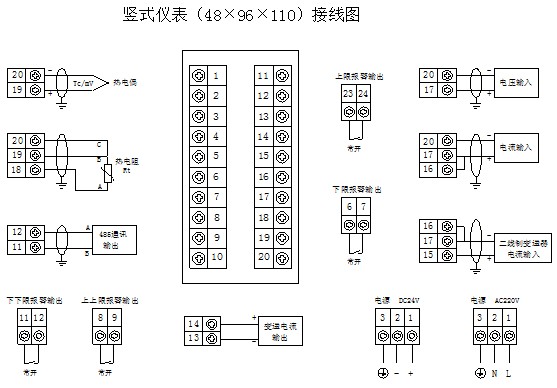

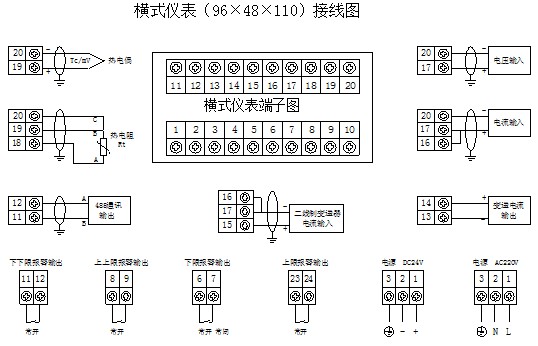

1.智能測控儀接線(請參閱接線圖-以實際接線為準)。
2.配線上的注意
   a)輸入信號線為避免雜訊干擾以及強電磁場影響，應遠離動力線、負荷線、儀表電源線。
   b)熱電偶輸入使用補償導線，其它信號線要采用屏蔽線。
   c)電源線使用塑料絕緣三芯電纜，與信號線盡可能分開走線。
   d)本儀表的繼電器輸出若接電感性負載,必須在負載兩端 (不可在本儀表繼電器兩端)并接火花吸收電路(可用足夠功率的100W電阻器串聯足夠耐壓的0.022mF電容器)組 成。否則,儀表繼電器觸點釋放時會(huì )因感應電動勢造成的拉弧而損壞,同時干擾儀表數字電路而影響正常工作。
   e)帶24V直流電源輸出的儀表,僅用于與二線制4-20mA輸出的無源變送器配套。該電源在儀表內部與輸入采樣電路連接,不可作為其它電源使用。
3.儀表安裝的位置不應有機械震動、沖擊、以及來自信號端、電源端及空間的大電流、火花、強電磁感應燈影響?？諝庵胁坏糜袑饘?、塑料件起嚴重腐蝕作用的氣體。
4.儀表的安裝尺寸（以智能測控儀為例附圖）：
外形尺寸（寬×高×深） 開孔尺寸
160mm×80mm×88mm 152+0.5mm×76+0.5mm
80mm×160mm×88mm 76+0.5mm×152+0.5mm
96mm×96mm×112mm 92+0.5mm×92+0.5mm
96mm×48mm×112mm 92+0.5mm×43.5+0.5mm
72mm×72mm×112mm 67+0.5mm×67+0.5mm
48mm×96mm×112mm 43.5+0.5mm×92+0.5mm
48mm×48mm×110mm 43.5+0.5mm×43.5+0.5mm
