增強型單色無紙記錄儀

發布時間：2023-09-28     瀏覽次數：

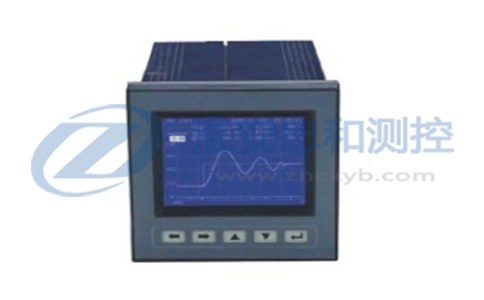

增強型單色無紙記錄儀

增強型單色無紙記錄儀產品介紹
       ZH130-RC增強型單色無紙記錄儀表是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的智能化無紙記錄儀表。增強型單色無紙記錄儀采用320×240藍底單色液晶顯示屏；支持16通道模擬量通用輸入或8通道模擬輸出與12通道報警輸出，設定數據與記錄數據具掉電保護功能；采用USB Host技術，提供USB總線接口，實現FAT16文件系統，支持USB 移動存儲器的數據讀寫；無紙記錄儀集顯示、處理、記錄、存儲、報警、轉存和配電等功能與一身，采用基于A(yíng)RM內核的處理器，實現高速信息采集和處理，大容量閃存芯片可實現長時間數據存儲?？梢暂斎霕藴孰娏?、標準電壓、熱電偶、熱電阻等信號。具有傳感器隔離配電、繼電器輸出、流量積算、溫壓補償、熱能積算、PID調節、歷史數據轉存及通訊功能；同時采用U盤作為外部轉存介質，可將數據轉存到計算機上，實現數據永久保存、分析和打印功能。同事具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點被廣泛適用于各類工業過程控制現場，主要應用在熱處理、食品、化工、電力、冶金、石油、建材、造紙、制藥和水處理等工業場合，是替代傳統有紙記錄儀的新一代儀表。
增強型單色無紙記錄儀主要特點
 采用基于A(yíng)RM的高速、性能高微處理器，可以同時實現多路信號的檢測、記錄、顯示和報警；
 液晶顯示，畫面信息豐富，信息量大，可顯示數據、曲線等；
 采用大容量FLASH閃存芯片存儲歷史數據，集成硬件時鐘，掉電后也能準確運行；
 全隔離萬能輸入，可輸入熱電偶、熱電阻、標準電壓、標準電流等信號，無需更換硬件，通過組態即可；
 中文菜單組態、工程單位、流量累積、溫壓補償、軟件密碼鎖等參數設置；
 報警記錄、顯示、輸出，配電輸出；
 數據轉存，使用USB接口轉存歷史數據；
 標準串行通訊接口：RS485和RS232；
 可外接微型打印機，可滿足用戶現場打印的需要；
 金屬外殼，允許在惡劣的環境下使用。
增強型單色無紙記錄儀主要技術指標
技術參數

模 擬 輸 入
通道數 最多16通道萬能信號輸入
輸入信號類型 （1）標準Ⅱ型信號：0～10mA 、0～5V DC
（2）標準Ⅲ型信號：4～20mA 、1～5V DC
（3）熱電偶：K、E、J、T、S、B、R、F2、WR25
（4）熱電阻：Pt100、Cu50
（5）根據用戶要求定制
精度 ±0.5%F.S（熱電偶不含冷端補償誤差）
輸入阻抗 標準電壓信號：輸入阻抗為1M歐姆
其他信號輸入大于100K歐姆
信號量程范圍 參見1.3.2
隔離 通道間完全隔離，隔離電壓大于1000V
冷端補償范圍及誤差 范圍：-25℃-85℃，誤差±3℃
斷偶檢測 走向始點，走向終點，保持三種處理方式
其 它 參 數
供電 電壓：170～264VAC；頻率：50Hz±5%；最大功耗：30W
配電規格 每通道50mA，24VDC
最多8路輸出；
報警輸出 每路規格250VAC、3A（阻性負載），默認為常開觸點
最多8路輸出；
硬件看門狗 CPU集成，保證主機長期安全可靠
實時時鐘 CPU集成，掉電后由鋰電池供電
掉電保護 所有數據保存在FLASH存儲器中，掉電后數據不會(huì )丟失。
通訊接口 提供RS232，RS485兩種接口，但使用RS485時需外接接口轉換模塊
存儲容量 彩色系列:128Mbit（或更大）；
單色系列:32Mbit（或更大）；
記錄間隔 彩色系列：1秒~240秒任意設定。
單色系列：1秒~300秒任意設定，或者1秒~240秒任意設定。
記錄時間 記錄時間長短與存儲容量、記錄間隔及通道數有關，如下：
彩色系列
單色系列：
尺寸及環境
顯示 彩色系列：5.6英寸TFT彩色液晶屏
單色系列：160X128 點陣5.1英寸單色黃綠屏、藍屏
尺寸 外型尺寸：144×144×245mm 開孔尺寸：138×138mm
重量 約2.5kg
環境條件 工作：溫度0-50攝氏度，相對濕度10-85％（無結露）
運輸和存儲：-20-70攝氏度，相對濕度5-95％（無結露）
海拔高度：小于2000米

增強型單色無紙記錄儀萬能輸入類型量程表

輸入類型 最大量程范圍
標準Ⅱ型信號：0～10mA、0～5V -3000～30000（小數位數為0時）
標準Ⅲ型信號：4～20mA、1～5V -3000～30000（小數位數為0時）
熱電偶
（不含
冷端
誤差）		 K型 -50.0～1300.0℃
E型 -50.0～700.0℃
J型 -50.0～600.0℃
T型 -200.0～400.0℃
S型 -50.0～1600.0℃
B型 400.0～1800.0℃
R型 0.0～1600.0℃
WR25型 200.0～2300.0℃
熱電阻 Pt100 -200.0～600.0℃
Cu50 -50.0～150.0℃
增強型單色無紙記錄儀產品選型
ZH-130-RC 藍屏單色無紙記錄儀（08版）
外形尺寸 1 144×144 mm，1～8通道，基體含儀表本體、1個輸入、64M內存
2 144×144 mm，1～16通道，基體含儀表本體、1個輸入、64M內存
模擬輸入通道數量 01 1個通用模擬量輸入通道
02 2個通用模擬量輸入通道
… … …
16 16個通用模擬量輸入通道
模擬輸出通道數量 0 無模擬量輸出
1 1路模擬量輸出，0～10/4～20mA可設
… … …
8 8路模擬量輸出，0～10/4～20mA可設
報警輸出數量 00 無繼電器輸出
01 1個繼電器輸出
… … …
12 12個繼電器輸出
存貯容量 064 64M存儲容量
128 128M存儲容量
248 248M存儲容量
調節功能 0 無調節功能
1 PID調節功能（不含通道）
流量補償、累積功能 0 無補償、累積功能
1 含多種補償、累積功能
通訊功能 0 無通訊接口
1 RS232通訊接口
2 RS485通訊接口
USB轉存功能 0 無數據轉存功能
1 USB數據轉存功能
電源 A 85～265V，45～55Hz
附件 微型打印機（含電源）
記錄儀上位管理軟件
RS485/RS232轉換模塊
注：輸入輸出通道數之和最多為16，當輸入有脈沖量時需注明。
130RC1最多配6個報警繼電器/130RC2最多配12個報警繼電器。
