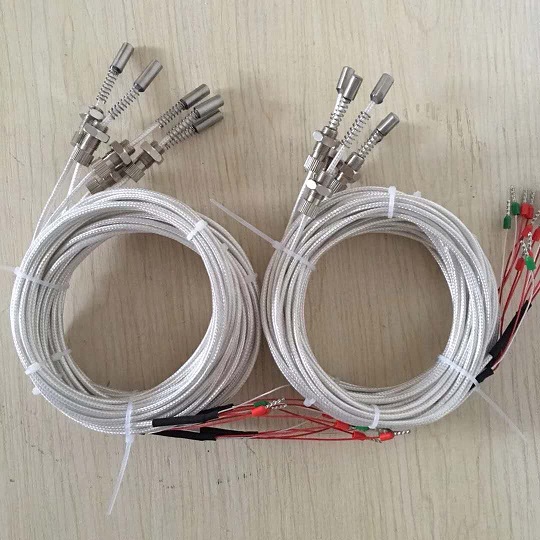

端面熱電阻

發布時間：2022-04-27     瀏覽次數：

         WZPM-201與WZPM-201B型端面熱電阻感溫元件由鉑電阻元件或特殊處理的絲材繞制，緊貼在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能更正確和迅速地反映被測端面的實際溫度，端面熱電阻適用于測量軸瓦或其他機件的端面溫度。
端面熱電阻主要技術參數
    感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
    分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
    分度號Pt100:R0=100±0.12Ω(B級)
    其中:R0為元件在0℃時的電阻值。
端面熱電阻測量范圍和允差（單位：mm）

名稱 測溫范圍℃ 允許偏差△t℃ 分度號
端面銅電阻 -50~100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面鉑電阻 -150~200 B級：±(0.30+0.005|t|) Pt100
 端面熱電阻型號規格：
型號 分度號 結構 測溫范圍
℃		 保護管
材質		 熱響應
時間s		 規格 公稱壓力 引線長度mm
桿直徑 螺紋尺寸
WZCM-201 Cu50 Cu100
固定埋
入或螺
紋連接		 -50~100 紫銅


不銹鋼

＜15		 φ6 M8×0.75 常壓 自定
500
1000
1500
2000
…...
WZPM-201
WZPM2-201		 Pt100
-150~200		 φ6
φ8
或要求		 M8×0.75
M10×1
或訂制
WZPM-201B
WZPM2-201B
  注：WZPM-201 WZPM-201B采用引進元件WZPM-018，精度等級為A級。

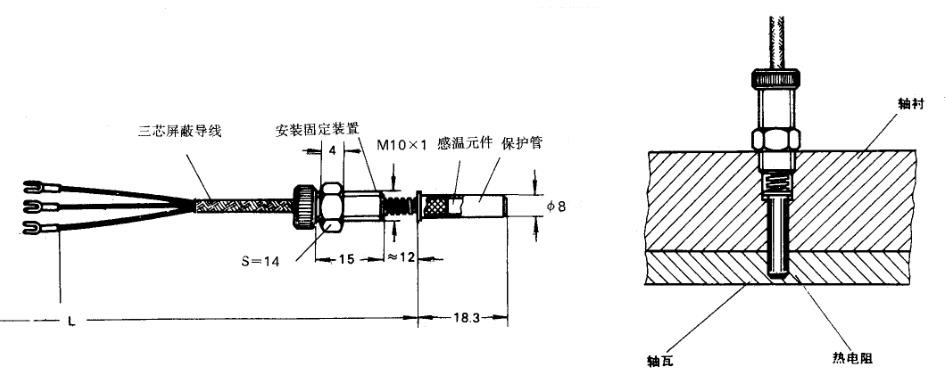

端面熱電阻安裝形式
