裝配式熱電阻
發布時間:2024-06-12
瀏覽次數:

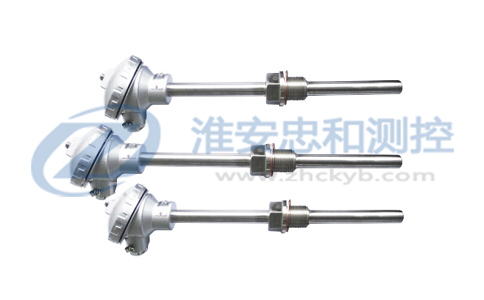

裝配式熱電阻(鉑熱電阻)是由熱電阻測溫元件與外保護套管、連接件、接線盒組成的,裝配式熱電阻作為測量介質溫度的溫度傳感器可以與
顯示儀表、記錄儀表、控制儀表配套使用,直接測量或控制生產過程中-200℃~600℃范圍內的各種液體,蒸汽和氣體介質以及固體表面的溫度,裝配式熱電阻屬于非標產品,可以根據用戶的不同安裝、使用等要求進行生產,選用的熱電阻Pt100芯片為進口芯片,輸出信號為阻值信號Ω值,其特點是性能穩定,測量精度高,測量精度均達到A級以上,使用壽命長。而裝配式熱電阻配上溫度變送單元(
溫度變送器模塊)就可以輸出電流信號4~20mA或者電壓信號0~5V以及RS485通訊輸出等-在儀表行業我們稱為
溫度變送器,正是基于以上優勢,裝配式熱電阻產品被應用于石化、鋼鐵、冶金、環保、食品、輕工、機械、水處理等行業。
一、裝配式熱電阻主要技術指標:
1、分度號:a)鉑電阻:Pt100(常規)、Pt1000、Pt500、Pt10等; b)銅電阻:Cu50(常規)、Cu100;
2、溫度范圍:-200~200℃;-100~500℃;-200~500℃(量程內任選);0~650℃等量程范圍內選擇;
3、精度等級:A級;B級;
4、接線盒形式:防濺型、防水型、防爆型(EXdIIBT4~6、EXdIICT4~6)、防腐型接線盒、接插件式、豪斯曼接頭、插頭式、無接線盒引線式;
5、熱電阻接線形式:?jiǎn)涡荆憾€(xiàn)制、三線制(常規)、四線制;雙芯:四線制、六線制(常規);
6、連接方式:a-直插式;b-螺紋連接(固定螺紋、活動卡套螺紋、可動螺紋);c-法蘭連接(固定法蘭、活動法蘭);d-衛生型卡箍連接;e-其它要求訂制;
7、傳感器直徑:φ10、φ12、φ16、φ20、φ25等(
耐磨型熱電阻直徑一般>16mm);
8、傳感器材質:304、316L、不銹鋼襯四氟、哈氏合金、鈦管;
9、裝配式熱電阻的插深長度的選擇:
a)正常要求傳感器的端部插入到管道的中心位置(插深是指如螺紋連接的一般含螺牙長度的桿長度,法蘭連接的是法蘭密封面以下的桿的長度)
b)槽罐、反應釜等容器內部介質的測量,如果是頂部插入安裝,要考慮到熱電阻的桿端部應充分與被測量介質接觸并浸入到被測量介質中;如果是側裝一般考慮到能與被測量介質充分接觸即可,同時也要考慮到容器內是否有攪拌裝置,傳感器的強度要遠遠大于攪拌帶來的折彎的力量。
10、產品執行標準:IEC751 JB/T8622-1997 JB/T8623-1997等;
二、裝配式熱電阻溫度測量范圍及允差:
|
|
|
|
|
|
|
B級(-200~600℃ 允差±(0.30+0.005|t|)
|
A級(-200~550℃) 允差±(0.15+0.002|t|)
|
|
|
|
-50~100℃ 允差±(0.3+6.0×10-3t)
|
注:式中"t"為感溫元件的實測溫度絕對值。
|
熱電阻感溫元件100℃時的電阻值(R100)和它在0℃時的電阻R0比值:(R100/R0)
分度號Pt100:A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02

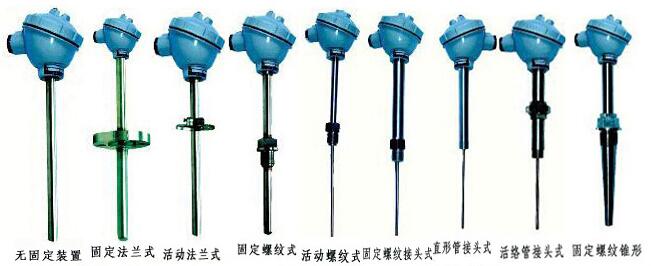

三、裝配式熱電阻結構形式:
四、裝配式熱電阻選型:
WZ□ |
熱電阻 標準型 |
|
標記 |
熱電阻品種 |
C |
銅電阻 |
P |
鉑熱電阻(常規) |
|
標記 |
熱電阻元件支數 |
1 |
單支數(可不標注) |
2 |
雙支數(不適用于銅熱電阻) |
|
標記 |
安裝固定裝置 |
1 |
無固定裝置 |
2 |
固定螺紋 |
3 |
活動法蘭(不適用于隔爆型) |
4 |
固定法蘭 |
5 |
活動管接頭式 |
6 |
固定螺紋錐形式 |
7 |
直形管接頭式 |
8 |
固定螺紋管接頭式 |
9 |
活動螺紋管接頭式 |
|
標記 |
接線盒型式 |
0 |
無接線盒簡易式(適合鎧裝熱電阻) |
2 |
防濺式 |
3 |
防水式 |
4 |
隔爆型 |
6 |
插座式 |
7 |
扁插頭式(適合鎧裝熱電阻) |
9 |
無接線盒引線式 |
|
標記 |
保護管外徑 |
0 |
?16 |
1 |
?12 |
T |
特殊說明 |
|
標記 |
允差等級 |
A |
A級允差:±(0.15+0.2%|t|)(不適用于銅熱電阻) |
B |
B級允差:±(0.3+0.5%|t|)(不適用于銅熱電阻) |
C |
銅電阻允差:±(0.3+0.6%|t|)(不適用于鉑熱電阻) |
|
標記 |
測量端型式 |
2 |
二線制 |
3 |
三線制(常規可不標注) |
4 |
四線制 |
|
標記 |
分度號 |
Pt100 |
鉑熱電阻(常規可不標注) |
Pt1000 |
鉑熱電阻 |
Cu50 |
銅熱電阻 |
Cu100 |
銅熱電阻 |
...... |
其它分度號 |
|
總長L/ |
(mm) |
|
插入長度l |
(mm) |
|
標記 |
保護管材質 |
|
|
304(常規不標) |
|
F |
316 |
|
F4 |
304襯四氟 |
|
HC |
哈氏合金 |
|
Ti |
鈦管 |
|
標記 |
隔爆等級 |
|
BT4~6 |
dII BT4~6 |
|
CT4~6 |
dII CT4~6 |
五、裝配式熱電阻選型須知:
1、測量的介質名稱,腐蝕性,溫度,壓力等;
2、測量元件的分度號:PT100;PT1000;Cu50等;
3、測量元件是數量(是單支還是雙支)
4、安裝在管道或者槽罐等容器設備上的插深長度;
5、外保護套管的直徑;
6、與管道或者容器設備的連接方式及尺寸;
7、接線方式是采用接線盒接線還是引線引出式等方式;
8、輸出信號要求是電阻信號還是電流信號等信號要求;
9、熱電阻安裝環境與測量介質是否需要隔爆要求、防水要求。
六、熱電阻的接線方式介紹
目前熱電阻的接線方式主要有三種方式 :
1、二線制:在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制:這種引線方法很簡單,但由于連接導線必然存在引線電阻r,r大小與導線的材質和長度的因素有關,因此這種引線方式只適用于測量精度較低的場合。
2、三線制:在熱電阻的根部的一端連接一根引線,另一端連接兩根引線的方式稱為三線制,這種方式通常與電橋配套使用,可以較好的消除引線電阻的影響,是工業過程控制中的最常用的。
3、四線制:在熱電阻的根部?jì)啥烁鬟B接兩根導線的方式稱為四線制,其中兩根引線為熱電阻提供恒定電流I,把R轉換成電壓信號U,再通過另兩根引線把U引至二次儀表??梢?jiàn)這種引線方式可完全消除引線的電阻影響,主要用于精度高的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻,其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分,這一部分電阻是未知的且隨環境溫度變化,造成測量誤差。采用三線制,將導線一根接到電橋的電源端,其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上,這樣消除了導線線路電阻帶來的測量誤差。
七、熱電阻的安裝要求
對熱電阻的安裝,應注意有利于測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點:
1、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻.
2、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:
(1)對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電阻插入深度應選擇100毫米;
(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;
(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電阻插入深度1m即可;
(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管。
八、裝配式熱電阻系列產品:裝配式

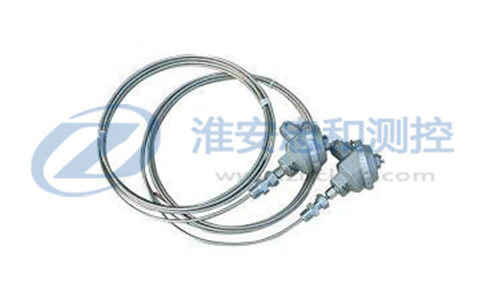

鎧裝熱電阻、
雙支熱電阻、
耐磨熱電阻、高溫高壓熱電阻、低溫熱電阻、
防腐型熱電阻、

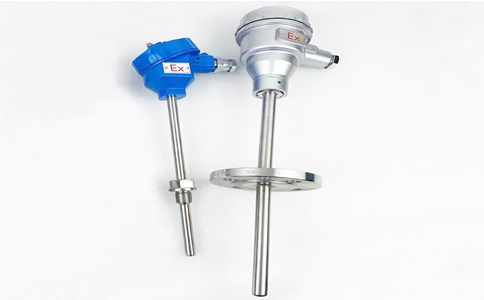

隔爆型熱電阻、
端面熱電阻等。
九、裝配式熱電阻型號:
a)單支裝配式熱電阻:WZP-130 WZP-131 WZP-230 WZP-231 WZP-240 WZP-241 WZP-330 WZP-331 WZP-430 WZP-431 WZP-440 WZP-441 WZP-630 WZP-631;
b)雙支裝配式熱電阻:WZP2-130 WZP2-131 WZP2-230 WZP2-231 WZP2-240 WZP2-241 WZP2-330 WZP2-331 WZP2-430 WZP2-431 WZP2-440 WZP2-441 WZP2-630 WZP2-631;
c)單支鎧裝裝配式熱電阻:WZPK-130 WZPK-131 WZPK-230 WZPK-231 WZPK-240 WZPK-241 WZPK-330 WZPK-331 WZPK-430 WZPK-431 WZPK-440 WZPK-441 WZPK-630 WZPK-631;
d)雙支鎧裝裝配式熱電阻:WZPK2-130 WZPK2-131 WZPK2-230 WZPK2-231 WZPK2-240 WZPK2-241 WZPK2-330 WZPK2-331 WZPK2-430 WZPK2-431 WZPK2-440 WZPK2-441 WZPK2-630 WZPK2-631;
