壓簧式固定熱電偶

發布時間：2023-08-15     瀏覽次數：

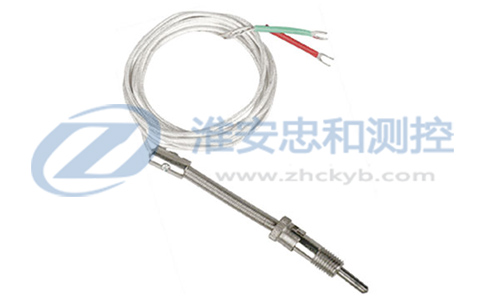

壓簧式固定熱電偶
     WRNT－01、WRET-01型壓簧式固定熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。壓簧式固定熱電偶與顯示儀表等配套使用，可直接測量0~400℃范圍內的溫度。壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。

壓簧式固定熱電偶結構原理
       壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與 顯示測量?jì)x表的聯接方法均與一般熱電偶相同。
       WRNT-01、WRET-01型壓簧式固定熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
壓簧式固定熱電偶安裝方法
     WRNT－01、WRET-01型壓簧式固定熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測 物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。

壓簧式固定熱電偶型號規格

型號

分度號

測溫范圍 ℃

熱響應時間 t0.5s

保護管材料

WRET-01

E （ EA-2 ） *

0-400

<5

不銹鋼 1Cr18Ni9Ti
WRNT－01
K （ EU-2 ） *
0-400
<5
不銹鋼 1Cr18Ni9Ti

規格

連接螺栓
常規：M12*1.5mm
特殊：M12*1.75mm

引線總長 L（mm）

保護管 l（mm）
1000
1500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
 35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60

注:訂貨須寫明:1)產品名稱及型號
2)總和置深
3)分度號打“*”表示特殊規格訂貨
