300~1500℃鎢錸熱電偶校準結果不確定度分析

摘要:鎢錸熱電偶適用于還原性氣氛，廣泛應用于冶金、建材、航天、航空及核能等行業，可以部分取代貴金屬熱電偶，是高溫測量領域中很有前途的測溫材料。為了保證在工業領域鎢錸熱電偶測溫的正確性，需要對其進行不同溫度段的校準。本文主要介紹300~1500℃鎢錸熱電偶的校準方法，并對校準結果進行不確定度分析。
1鎢錸熱電偶特點簡介
　　鎢錸熱電偶是1931年由Goedecke戈德克)首先研制出來的，是.上世紀60至70年代得以發展的最成功的難熔金屬熱電偶。它的最高使用溫度可達到2800℃,但是，在高于2300℃時，數據分散，因此，最高使用溫度最好在2000℃左右。鎢錸熱電偶在1300℃以下，晶粒尚未長大，故其使用壽命很長，但超過1500℃,其晶粒開始長大，當晶粒長到與偶絲直徑相當時，十分脆弱。鎢錸熱電傌極易氧化，適于在惰性或干燥氫氣中使用，或用致密的保護管使其與氧隔絕才能使用。不能用于含碳氣氛(如在含碳氫化合物的氣氛中使用，溫度超過1000℃即受腐蝕)。鎢或鎢錸在含碳氣氛中容易生成穩定的碳化物，以致降低其靈敏度并引起脆斷,在有氫氣存在的情況下，會(huì )加速碳化。
　　目前測量1600℃以上的溫度，多采用非接觸法，但是，這種方法的誤差較大，如用接觸法則能測出真實溫度。在高溫熱電偶中，貴金屬熱電偶價格昂貴且最高溫度也只能在1800℃以下，而鎢錸熱電偶不僅測溫上限高，而且穩定性好，因此，鎢錸熱電偶在冶金、建材、航天、航空及核能等行業都得到廣泛應用。
我國的鎢資源豐富，鎢錸熱電偶價格便宜，可以部分取代貴金屬熱電偶，它是高溫測試領域中很有前途的測溫材料。隨著鎢錸熱電偶應用領域的逐步擴大，對鎢錸熱電偶的分度精度和使用可靠性的要求也越來越高。本文主要介紹300~1500℃鎢錸熱電偶的校準方法及其校準結果的不確定度評定。
2鎢錸熱電偶校準裝置的介紹
　　分度熱電偶最簡單實用的方法便是將它與標準熱電偶進行比較。由于標準鉑銠10鉑熱電偶量值傳遞的溫度范圍為300~1100℃,標準鉑銠30鉑銠6熱電偶量值傳遞的溫度范圍為1100~1500℃,所以在300~1500℃的溫度范圍內需要用兩種標準器進行校準。

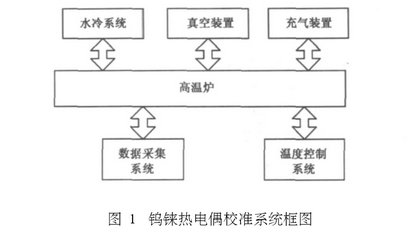

由于鎢錸熱電偶極易氧化,所以校準裝置中必須充分考慮熱電偶在高溫下所處的氣氛。校準裝置主要由高溫爐、真空裝置、充氣裝置、水冷系統、溫度控制系統、數據采集系統等部分組成。原理框圖如圖1所示。

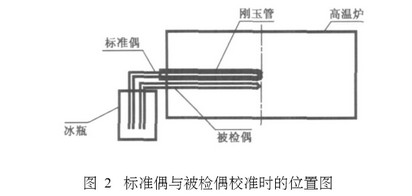

　　為防止爐內主要構件和被分度熱電偶的氧化，分度需要在真空或在惰性氣體的保護下進行，我們采用機械真空泵先進行抽真空，真空度--般維持在1300Pa,再充入氬氣進行保護。為了保證標準鉑銠10鉑熱電偶和標準鉑銠30鉑銠6熱電偶在分度過程中不被污染，采用無縫盲端剛玉管作為標準偶的保護管，保護管口部進行密封。數據采集采用HP34401A數字多用表，表的有效位數為6位半，精度滿足使用要求。溫度控制部分采用紅外測溫儀進行控溫。300~1100℃的溫度段標準器選用-等標準鉑銠10鉑熱電偶，1100~1500℃的溫區，標準器選用二等標準鉑銠30鉑銠6熱電偶。

3影響鎢錸熱電偶校準結果的不確定度分量
　　對于整套校準系統，不確定度主要來源于以下幾個方面:①標準器帶來的影響u1;②多次測量重復性u2;③數據采集設備引入的影響u3;④控溫波動的影響u4;⑤剛玉保護管盲端內外溫差的影響t5。
4鎢錸熱電偶校準結果的不確定度評定
　　由于溫度越高，校準過程中引入的不確定度也越大，所以在300~1100℃的溫度段采用一等標準鉑銠10鉑熱電偶作為標準器時，選1100℃來進行不確定度評定比較有代表性;而在1100~1500℃的溫區采用二等標準鉑銠30鉑銠6熱電偶作標準器時，可以選擇1500℃這一溫度點對不確定度加以評定更合理。
4.1由標準器帶來的不確定度分量41
　　在1100℃時，經檢定合格在有效期內的一等標準鉑銠10鉑熱電偶其擴展不確定度為0.6℃,認為是正態分布，包含因子k=2.58,則

　　在1500℃時，經檢定合格在有效期內的二等標準鉑銠30鉑銠6熱電偶其擴展不確定度為3.2℃,認為是正態分布，包含因子k=2.58,則

4.2多次測量重復性引入的不確定度分量u2
　　由于每個溫度點數據采集次數n=3,采用極差法計算每個溫度點的不確定度分量，其結果為
U2(1100)=0.0009mV
U2(1500)=0.0011mV
4.3數據采集設備引入的不確定度分量u3

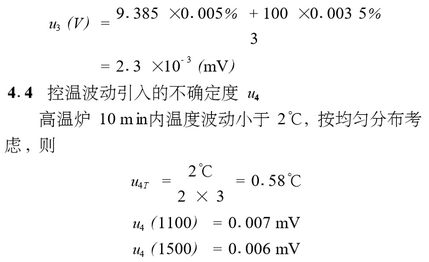

　　數據采集使用的是HP34401A數字多用表，根據說明書，在0~100mV的量程內，其中最大誤差小于(0.005%×讀數+0.0035%×量程),取測量數據中最大值參與計算，按均勻分布可得

4.5保護管盲端里外溫差的影響Ils

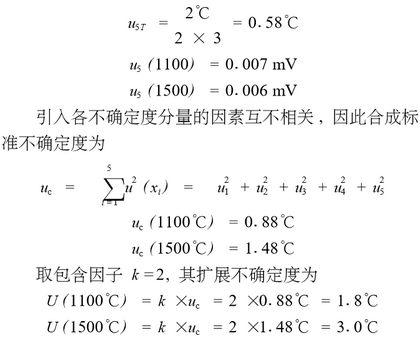

　　由于采用了剛玉保護管，根據經驗，壁厚為0.8mm的氧化鋁管在1500℃時，內外溫差小于2℃,按均勻分布考慮，則

5提高鎢錸熱電偶校準結果精度的措施
　　護管的致密性,防止鉑銠系的熱電偶在還原性氣氛中變脆;高溫爐必須采用鎢管爐，防止鎢或鎢錸在含碳氣氛中容易生成穩定的碳化物，以致降低其靈敏度并引起脆斷，在有氫氣存在的情況下，會(huì )加速碳化;改進控溫方式，提高爐溫的穩定性，減小溫度波動引入的不確定度分量;提高數據采集設備的精度等等。
