測量蒸汽的壓力變送器主要的問題是在于溫度高對蒸汽壓力變送器的影響, 如果壓力變送器長期處于高溫環境下工作,又不采取保護措施的話,它的主板的線路、零部件、密封圈以及機芯就有可能會(huì )燒壞。
通常一個壓力變送器會(huì )標定兩個溫度范圍,即正常操作的溫度范圍和溫度可補償的范圍,正常操作溫度范圍是指蒸汽壓力傳感器在工作狀況下不被破壞的時候的溫度范圍,在勝過溫度補范圍時,可能會(huì )達不到其應用的性能指標,一是零點漂移;二是影響滿量程輸出。
所以在選用壓力變送器測量高溫蒸汽的時候必須做好高溫保護措施,蒸汽壓力變送器的高溫保護有幾種,首先必須處理的壓力變送器做好高溫保償。再有以下幾種方法和壓力變送器的型號選用。

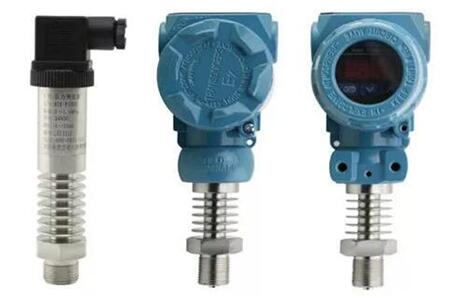

1. 常用的是在蒸汽壓力變送器結構上的整改,如果壓力變送器測量介質的溫度在80到90℃,則只需要在蒸汽壓力變送器與取壓連接處加一個特制散熱器,這樣可以讓溫度得當降低一點,讓介質通過散熱器散熱后與壓力變送器直接接觸。
如果測量介質溫度超過100℃,最高抵達400℃的時候,就需要在取壓口安裝冷凝圈后再加散熱器,這樣介質通過冷凝圈冷卻后,再通過散熱器散熱與壓力變送器直接接觸時溫度就很低了。在測量溫度超高的場所應用,可以將導壓管延長后接壓力變送器,也可以加毛細管后安裝散熱器來達到介質冷卻的效果。
2. 可以用高溫型壓力變送器,由單晶絕緣體元素組成,不會(huì )發生滯后、 疲勞和蠕變現象;有著非常好的彈性和絕緣特性(200℃ 內),對溫度變化不敏感,即使在高溫條件下,也有著很好的工作特性;的抗輻射特性極強;另外,硅-半導體敏感元件,無P-N漂移,因此,可應 用與各種復雜和高溫環境場所。
