一、孔板流量計產品概述：
    孔板流量計是差壓式流量計的一種測量流量的節流裝置產品，孔板流量計配合各種差壓計或差壓變送器可對管道中的液體、蒸汽、氣體的流量進行測量?？装辶髁坑嫻澚餮b置包括標準孔板、環室孔板，噴嘴等?？装辶髁坑嫃V泛應用于石油、化工、冶金、電力、輕工等部門。
二、孔板流量計測量原理：
    當充滿管道的流體流經管道內的節流裝置時，流體的流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在孔板流量計節流件前后產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

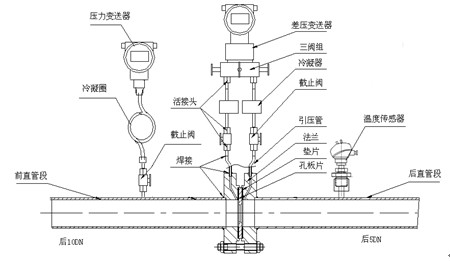

     孔板節流裝置（孔板流量計）配上差壓變送器、壓力變送器、溫度傳感器、流量積算儀或者配上多參量變送器集流量、溫度、壓力檢測功能于一體，能進行溫度、壓力自動補償的流量計，其功能強，結構緊湊，操作簡單，使用方便（如圖）。

三、孔板流量計分類及結構介紹：

1、法蘭；2、導壓管；3、前環室；4、節流件；5、后環室；6、密封墊片；7、螺栓；8、螺母

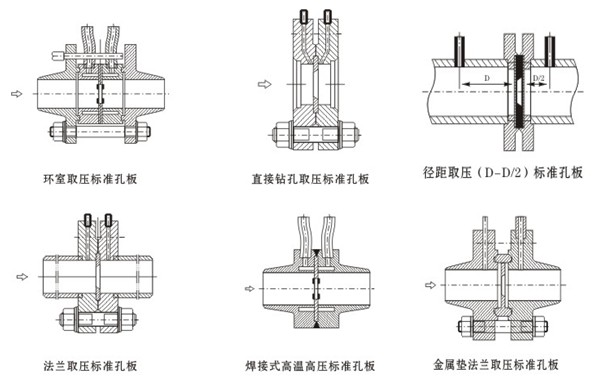

②各種孔板流量計的結構簡圖

四、孔板流量計特點：
    ▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低。
    ▲孔板計算采用國際標準計算差壓及開孔尺寸與加工。
    ▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
    ▲標準節流裝置無須實流校準，即可投用。
    ▲一體型孔板流量計安裝更簡單，可直接接差壓變送器。
    ▲配套附件a、測量氣體、液體時配置-差壓變送器、三閥組、流量積算儀。
                        b、測量蒸汽時配置-三閥組、差壓變送器、冷凝平衡罐、壓力變送器、溫度傳感器、智能流量積算儀。
                       C、標準孔板配上多參量變送器可以直接顯示瞬時流量與累積流量，并帶4~20mA輸出，組成真正意義上的一體化孔板流量計。
    ▲穩定性高
    ▲量程范圍寬 流量比大于10：1
孔板流量計技術指標
    ▲精度高：±0.5%  ±1.0%（與選用的差壓變送器的精度有關）
    ▲高穩定性：優于0.1%FS/年
    ▲高靜壓：20MPa
    ▲連續工作5年不需調校
    ▲可忽略溫度、靜壓影響
    ▲抗高過壓
五、孔板流量計選型：

1、管道的尺寸、材質
2、被測量的介質名稱、特性
3、被測量介質的工作壓力、最大、最小壓力
4、被測量介質的工作溫度、最高、最低溫度
5、被測量介質的正常流量、最大、最小流量
6、對與之配套的安裝附件的要求
7、現場環境及安裝條件是否能夠滿足孔板流量計的安裝？
 七、孔板流量計安裝與使用注意事項：
1、核準參數：安裝前務必先核準現場工況條件，確認節流裝置計算書的所有參數與安裝點工況條件參數完全相同后，才可進行安裝，否則必須進行必要的修正或補償。
2、方向：節流裝置的孔板提柄上或法蘭外圓面上分別有“+”、“-”號，“+“為上游側（迎著流體過來的方向），不得裝反。
3、插入深度：環室取壓孔板，插入深度為管道與環室之間距離為2~5mm，但不能將管道頂到環室，否則管道受熱膨脹便會(huì )頂壞環室。鉆孔取壓孔板，突入孔板內的管道，任何一點不得擋住取壓孔。
4、系統吹掃：節流裝置安裝完畢既應吹掃，此時應先將節流件（孔板片）拆下，以免管道內雜物刮傷孔板片或堵塞引壓管，待吹掃完成后再裝好，方向為流體流動方向與孔板上的箭頭同向。注意擰緊以保證密封。
5、調零：吹掃安裝完成后，將三閥組中間閥開啟，此時差壓值應為零，如果不是，就必須要歸零，方法是按住左下角按鍵不動20秒鐘，松開后即可。
6、最后將三閥組中間閥慢慢關閉（必須關嚴），正負引壓管上部的截止閥全部開啟，孔板即可正常工作。
7、安裝同軸度要求：節流件與管道必須同心，偏心距離不大于0.0025D，用戶在焊接操作時應予注意或采取必要的措施。
8、孔板一般都要配合差壓變送器使用，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；
9、正負取壓口引出的導壓管在任何情況下都要保持平行；
10、如必須裝調節閥，則建議最好把調節閥裝在下游計算書上要求的直管段長度之后。
11、被測介質為氣體或蒸汽且溫度和（或）壓力有較大波動時，應進行溫度和（或）壓力補償。壓力變送器裝設在上游1D處，熱電阻裝設在下游1D處。
12、在差壓訊號管線上不得有可能積留液體或氣體的袋形空間，如不能避免時，應裝設集氣器（或排氣閥）和沉降器（或疏水器）。
13、變送器零點漂移也會(huì )引起測量誤差，使用過程中應定期對差壓變送器進行校準。
14、除須經常對導壓管進行檢查，以防堵塞外，對室外的導壓管應予適當保溫，以防凝固或凍結。如管線（垂直段）相當長，應避免由于溫差導致的虛假壓差，此時建議把兩根差壓管線靠近敷設并一起包在保溫層內。
15、差壓管線應有支架，以避免振動和有力作用在差壓計上。
16、節流裝置現場吊裝時，嚴禁用鐵絲、鋼絲、吊鉤穿入節流件喉部孔徑，以防止銳口損傷，影響精度；
17、節流裝置使用一段時間后，由于液體中有固體顆粒，氣體中有液體小滴或其它雜質，尖銳的入口將被磨鈍，從而使流出系數增大，造成附加誤差，此時應考慮調換節流件；另外，節流裝置長期使用后，在孔板上游側下角容易堆積污物，這會(huì )使流出系數變化，因此要定期檢查，排除污物。
18、導壓管：導壓管的材質應按被測介質的性質和參數而定，其內徑過小和長度太長會(huì )使信號嚴重滯后或失真。
