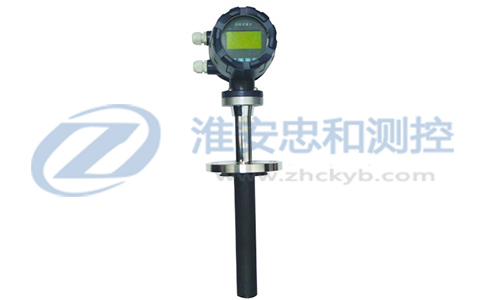

插入式電磁流量計
發布時間：2023-09-26
瀏覽次數：
ZHLDC系列
插入式電磁流量計用來測量封閉管道中的
導電的
液體介質的體積流量，插入式電磁流量計需要
滿管且流體達到一定的
流速才能測量其流量，ZHLDC系列插入式電磁流量計特別適用于對大口徑管道內的介質測量, 插入式電磁流量計已被廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。
一、插入式電磁流量計工作原理：
插入式電磁流量計傳感器實際上是一種液體流速測量?jì)x表。它是應用法拉第電磁感應定律的原理制成的流速測量?jì)x表。下圖是插入示電磁流量計基本工作原理的示意圖。用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場），相當于導體在磁場中作切割磁力線運動。根據法拉第電磁感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L和流體的平均流速呈正比。即
E=B•L•V(伏) ①
式中：E——感應電動勢，伏；
B——磁場強度，特斯拉；
L——兩電極間距離，米；
V——流過電磁流速傳感器的流速（亦即代表被測管道規定插入點的質點流速），米/秒
K——系數。
◆ 傳感器內無活動部件，結構簡單，工作可靠。
◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于5µs/cm）等物理參數變化的影響。
◆ 傳感器幾乎無壓力損失，能量損耗低。
◆ 較一般
電磁流量計的制造成本和安裝費用低。特別適于大中型口徑管道的流量測量。
◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。
◆ 流量計不僅有0~10mA DC或4~20mA DC標準電流輸出，同時還1~5kHz頻率輸出
三、插入式電磁流量計安裝要求：
1安裝環境的選擇
①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。
②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
③安裝環境應便于安裝和維護。
2安裝位置的選擇
①安裝位置必須保證管道內始終充滿被測流體。
②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
③測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。
④應避免測量部位出現負壓。
⑤被側管道直徑或周長容易測量，并且橢圓度應較小。
3直管段長度
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D。D為被測管道通徑。
4流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
5安裝底座的焊接的要求如下：
①安裝底座63管子的軸線與被測管道的軸線相互垂直。其夾角為90°
②采用焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6Mpa壓力無滲漏現象。
③被測管道開孔尺寸與安裝底座的通孔外徑一致。
四、插入式電磁流量計技術參數說明：
|
型 號 |
ZHLDC系列 |
|
口 徑 |
DN150~DN2000 |
|
精 度 |
測量值標準精度±2.5% 測量值特殊精度±1.5% |
|
最低導電率 |
5μs/cm |
|
測量范圍 |
推薦使用范圍：1.0m/s～10m/s連續可調
最大使用范圍：0.2m/s～15m/s連續可調 |
|
介質溫度 |
-20~+150℃ |
|
環境溫度 |
-20~+60℃ |
|
流體壓力 |
≤ 1.6MPa |
|
防護等級 |
傳感器 轉換器
IP65 IP65
IP68 IP67 |
|
材 質 |
探頭材質為304不銹鋼, 電極材質為316L不銹鋼 |
|
電氣接口 |
M20×1.5 1/2“NPT |
|
顯示方式 |
標準雙線液晶顯示，可同時顯示瞬時流量和累積流量 |
|
電 源 |
220VAC 50HZ DC24V 鋰電池 |
|
防爆等級 |
Exd ll BT4 |
|
信號輸出 |
1、開關量可設為： 脈沖輸出（最高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出 |
|
組態方式 |
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會(huì )消失之記憶體，無需電池保存。 |
五、插入式電磁流量計參考流量范圍：
在考慮到插入式電磁流量計要求保證精度的情況下，其起始流速要＞1m/s計算得出其大概流量范圍，但是不影響低于其對應口徑的流量的測量。
|
口徑mm（DN） |
流量范圍（m3/h） |
口徑mm（DN） |
流量范圍（m3/h） |
|
φ150 |
65～600 |
φ800 |
1800～16000 |
|
φ200 |
110～1000 |
φ900 |
2300～20000 |
|
φ250 |
180～1600 |
φ1000 |
2800～25000 |
|
φ300 |
250～2500 |
φ1200 |
4000～30000 |
|
φ350 |
350～3000 |
φ1400 |
5500～50000 |
|
φ400 |
450～4000 |
φ1600 |
7200～60000 |
|
φ500 |
700～6000 |
φ1800 |
9200～76000 |
|
φ600 |
1000～10000 |
φ2000 |
11500～100000 |
|
φ700 |
1400～12000 |
|
|
六、插入式電磁流量計產品選型：
|
型號 |
口徑：DN |
插入式電磁流量計 |
|
ZHLDC |
150~2000 |
|
|
|
代號 |
安裝形式 |
|
|
Y |
一體式 |
|
F |
分體式 |
|
|
代號 |
轉換器形式 |
|
ZA |
圓形轉換器 |
|
ZB |
方形轉換器（僅適用于分體式） |
|
|
代號 |
供電形式 |
|
AC |
（交流）AC220V 50Hz(90~245V AC 50Hz) |
|
DC |
（直流）DC24V (20~36V DC) |
|
LD |
鋰電池供電（無電流信號輸出） |
|
|
代號 |
輸出信號及功能 |
|
|
I |
4~20mA |
|
|
F |
頻率 1KHz |
|
|
Rs |
串行通訊（485） |
|
|
H |
HART協議 |
|
|
G |
GPRS輸出 |
|
|
C |
控制輸出 |
|
|
|
代號 |
防爆要求 |
|
N |
無防爆 |
|
EX |
防爆 |
|
|
代號 |
是否帶球閥 |
|
N |
不帶球閥（簡易接管） |
|
Q |
帶球閥 |
|
|
代號 |
電極材質 |
|
316L |
不銹鋼 |
|
|
代號/ |
傳感器防護等級 |
|
|
IP65空白可不標 |
|
IP68 |
IP68（適用于分體式） |
|
|
代號 |
配線長度
（適用于分體式） |
|
10 |
10米引線（標配） |
|
15 |
15米引線 |
|
… |
以此類推
|
插入式電磁流量計有一體式插入式電磁流量計與
分體式插入式電磁流量計產品，歡迎選購！
